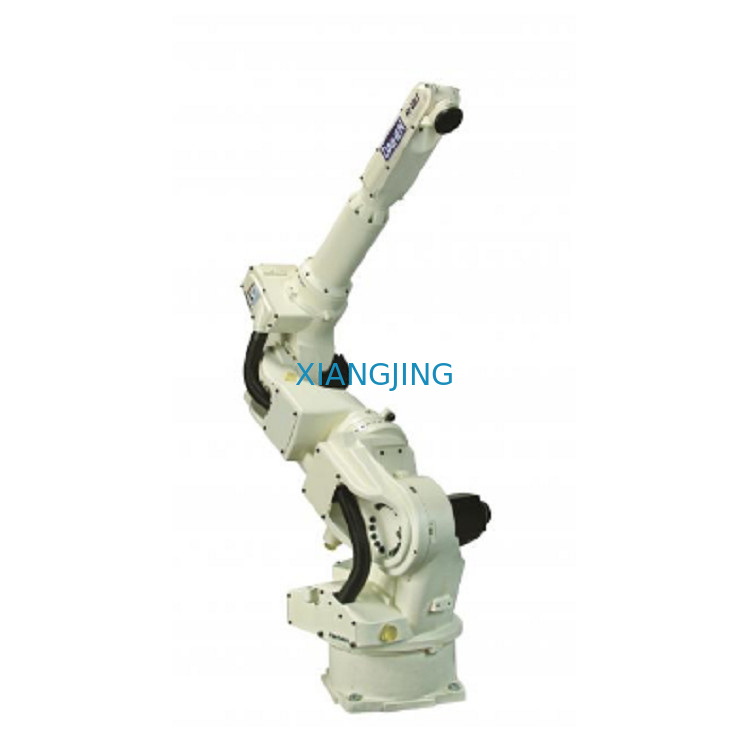

OTC ใช้หุ่นยนต์เชื่อม FD-B4S แขนหุ่นยนต์ 7 แกน DM350 Tig เครื่องเชื่อม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซียงไฮ้ประเทศจีน |
| ชื่อแบรนด์: | OTC |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | FD-B4S |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | $25,000.00/sets 1-9 sets |
| รายละเอียดการบรรจุ: | กล่องไม้หรือตอบสนองความต้องการของลูกค้า |
| เวลาการส่งมอบ: | 6-8 สัปดาห์ |
| สามารถในการผลิต: | 20 ชุด/ชุด ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Warranty: | 1 year | Customized support: | OEM |
|---|---|---|---|
| Type: | Welding Torch, Robot | Usage: | For welding |
| Model: | FD-B4S | Reach: | 1.4m |
| Payload: | 4kg | Position repeatability RP (mm): | 0.08 |
| Axes: | 7 | Product name: | OTC Welding Robot |
| Machine Type: | Welding Robot | Weight: | 189kg |
| แสงสูง: | OTC ใช้หุ่นยนต์เชื่อม,แขนหุ่นยนต์ 7 แกน FD-B4S,เครื่องเชื่อม DM350 tig |
||
รายละเอียดสินค้า
หุ่นยนต์เชื่อม FD-B4S แขนหุ่นยนต์ 7 แกนและไฟฉายเชื่อมสำหรับ OTC พร้อมเครื่องเชื่อม DM350 tig สำหรับขาย
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| จำนวนแกน | 7 |
| ความจุน้ำหนักบรรทุกสูงสุด | 4 กก. |
| ความสามารถในการทำซ้ำตำแหน่ง | +/- 0.08 มม. (หมายเหตุ 1) |
| การเข้าถึงแนวนอน | 1435mm |
| การเข้าถึงในแนวตั้ง | 2446mm |
| ความจุของไดรฟ์ | 3550W |
| ช่วงการทำงาน, แขน, J1 (การหมุน) | +/- 170º |
| ช่วงการทำงาน, แขน, J2 (แขนท่อนล่าง) | -145º~+70º |
| ช่วงการทำงาน, แขน, J3 (ต้นแขน) | -170°~ +142.6° |
| ช่วงการทำงาน, ข้อมือ, J4 (สวิง) | +/- 155° |
| ช่วงการทำงาน, ข้อมือ, J5 (ดัด) | -45°~ +225°(หมายเหตุ 2) |
| ช่วงการทำงาน, ข้อมือ, J6 (บิด) | +/- 205° (หมายเหตุ 2) |
| ความเร็วสูงสุด, แขน, J1 (การหมุน) | 3.66 rad/s {210 °/s} |
| ความเร็วสูงสุด, แขน, J2 (แขนท่อนล่าง) | 3.66 rad/s {210 °/s} |
| ความเร็วสูงสุด, แขน, J3 (ต้นแขน) | 3.66 rad/s {210 °/s} |
| ความเร็วสูงสุด, ข้อมือ, J4 (สวิง) | 7.33 rad/s {420 °/s} |
| ความเร็วสูงสุด, ข้อมือ, J5 (ดัด) | 7.33 rad/s {420 °/s} |
| ความเร็วสูงสุด, ข้อมือ, J6 (บิด) | 10.5 rad/s {600 °/s} |
| โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J4 (สวิง) | 10.1 N*m |
| ภาระข้อมือ, โมเมนต์ที่อนุญาต, J5 (การดัด) | 10.1 N*m |
| โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J6 (บิด) | 2.94 N*m |
| ภาระที่ข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J4 (สวิง) | 0.38 กก.*ม.@2 |
| ภาระข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J5 (การดัด) | 0.38 กก. *m^2 |
| ภาระข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J6 (บิด) | 0.03 กก. *m^2 |
| พื้นที่หน้าตัดการทำงานของแขน | 2.57 ม.^2 x 340 ° |
| สภาพแวดล้อม | 0 ~ 45°C, 20 ~ 80 %RH (ไม่มีการควบแน่น) |
| มวล | 189 กก. |
| ความจุน้ำหนักบรรทุกส่วนบน | 10 กก. (หมายเหตุ 3) |
| ประเภทการติดตั้ง | ประเภทพื้น |
| เพ้นท์สี | สีขาว (Munsell 10GY9/1) |
หุ่นยนต์เชื่อมอาร์ค FD-B4S 7 แกน ทะลุแขน ของเราเหมาะอย่างยิ่งสำหรับพื้นที่แคบที่มีการเข้าถึงระยะสั้นและปานกลางที่มีพื้นที่เชื่อมหนาแน่นการออกแบบแบบทะลุแขนส่งผลให้หุ่นเพรียวบางโดยไม่ต้องใช้สายเคเบิลภายนอกหรือท่อร้อยสายเพื่อขัดขวางการเคลื่อนไหวหรืออุปสรรค์ในพื้นที่ที่เข้าถึงยากหรือแออัด
หุ่นยนต์เชื่อมอาร์ค
• การหมุนของแกนที่ 7 ช่วยให้หลีกเลี่ยงการรบกวนโดยไม่ต้องเปลี่ยนตำแหน่งและ/หรือทัศนคติของเครื่องมือปลายแขน
• รักษามุมและทัศนคติที่เหมาะสมของเครื่องมือปลายแขนตลอดเวลา ส่งผลให้คุณภาพการเชื่อมดีขึ้นและง่ายต่อการตั้งโปรแกรม
• เสนอช่วงการทำงานที่กว้างด้วยแขนข้อต่ออิสระ
• การเชื่อมต่อแบบดิจิตอลแบบไม่มีรอยต่อกับอุปกรณ์เชื่อมไฟฟ้ายี่ห้อ OTC DAIHEN ทั้งหมด
• การควบคุมการยับยั้งการสั่นสะเทือนที่ได้รับการปรับปรุงช่วยให้หุ่นยนต์เคลื่อนที่ได้อย่างราบรื่น
• เซ็นเซอร์ช็อตกลไกในตัว
• เทคโนโลยีแหล่งเดียว – ส่วนประกอบทั้งหมดผลิตโดย OTC Daihen
• การออกแบบที่ใช้งานได้หลากหลายสูงรองรับงานเชื่อมส่วนใหญ่
FD11 หุ่นยนต์ควบคุม
• สถาปัตยกรรมแบบเปิดที่ใช้ Windows XP
• ความจุหน่วยความจำขนาดใหญ่และสัญญาณควบคุมอินพุต 40 รายการ / เอาต์พุต 40 รายการ
• ฟังก์ชัน PLC ขั้นสูงช่วยให้แก้ไขไดอะแกรมแลดเดอร์ได้โดยตรงผ่านการสอนจี้
• ความสามารถของเครือข่าย – เชื่อมต่อกับการเชื่อมต่อ Ethernet, DeviceNet และ PROFIBUS (อาจต้องใช้ฮาร์ดแวร์เพิ่มเติม)
จี้ครู
• ไอคอนแสดงช่วยในการสอนที่ง่ายและรวดเร็ว
• หน้าจอสี VGA ขนาด 640×480 พร้อมไฟพื้นหลัง LED 65536 สี
• สวิตช์เปิดใช้งาน 3 ตำแหน่งช่วยเพิ่มความปลอดภัย
• ฟังก์ชั่น Multi-screen ให้ผู้ใช้ดูได้ถึง 4 หน้าจอพร้อมกัน
• ฟังก์ชั่นช่วยเหลือบนหน้าจอพร้อมคู่มือการใช้งานที่สมบูรณ์
• หน้าจอแสดงผลแบบสัมผัสมาตรฐานพร้อมปุ่มหมุน jog
